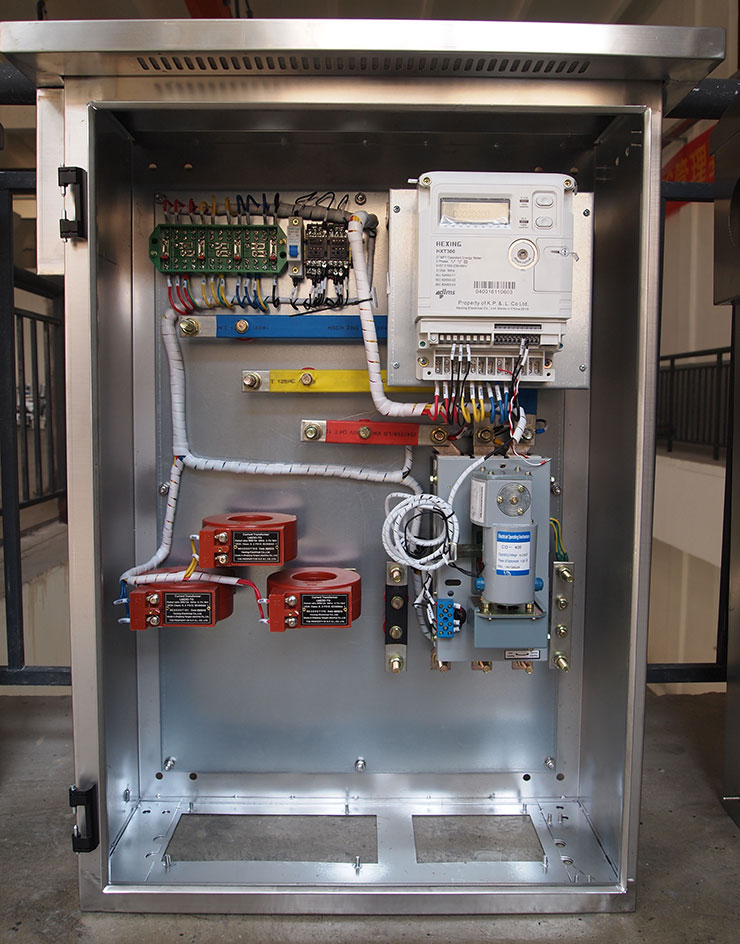

不銹鋼配電柜現在使用的地方是越來越多了，到處都可以看到不銹鋼配電柜的身影，不銹鋼配電柜二次回路布線是配電柜安裝中的重要步驟，一定要根據具體的圖紙要求對螺栓連接、插接、焊接、線路等進行施工，保證接線的正確性。作為專業的配電柜操作人員，必須要了解二次回路布線的基本要求、截面積、長度、數量、接點配置等要求，下面我們就來進行具體介紹。

1、二次線截面積要求：單股導線不小于1.5㎜²;多股導線不小于1.0㎜²;弱電回路不小于0.5㎜²;電流回路不小于2.5㎜²;保護接地線不小于2.5㎜²。

2、所有連接導線中間不應有接頭。二次線應遠離飛弧元件，并不得防礙電器的操作。二次線不得從母線相間穿過。

3、每個電器元件的接點最多允許接2根線。每個端子的接線點一般不宜接二根導線，特殊情況時如果必須接兩根導線，則連接必須可靠。

4、電流表與分流器的連線之間不得經過端子，其線長不得超過3米。電流表與電流互感器之間的連線必須經過試驗端子。

不銹鋼配電柜二次回路布線的正確性是我們要遵循的最重要原則，但是為了保證后期維修的方便，我們還要做到線束橫平豎直，配置堅牢，層次分明，整齊美觀，同一合同的相同元件走線方式應一致。
